Gráfico de Anillos-Donuts en Tableau

El gráfico de anillos, sin duda, es un tipo de gráfico bastante útil, pues combina el poder de un gráfico de pie y de un gráfico de barra; dándole un buen look and feel. Es fácil de entender, interesante y lo más importante es diferente a un gráfico de barras o un gráfico de líneas. Mirándolo objetivamente el gráfico de anillos es un gráfico de Pie con un círculo blanco en la mitad.

Los gráficos de pie normalmente no son una buena práctica de visualización de información. Resulta que los seres humanos son muy buenos en la comparación de longitudes de elementos cuando están lado a lado, y no tan buenos en la comparación de áreas y / o ángulos. Por ejemplo:

Anillos Tableau

Si alguien le pregunta cuántas veces más grande es el círculo más grande que el círculo más pequeño x, tendría dificultad para determinar esto. La respuesta es 22 veces más grande. Esto nos muestra lo mal que el ser humano es calculando áreas (hemos escuchado respuesta desde diez veces hasta 100 veces). Específicamente en lo que respecta a las comparaciones los pies tienen ambas características, tienen ángulo y tamaño.

Buenas prácticas de los pies o anillos

A continuación listamos algunas buenas prácticas en gráficos de anillos:

  • Cuando tiene dos o tres ítems y quiere comparar cuanto participa cada uno del total.
  • Comparar una categoría vs el total (ej. El porcentaje de cumplimiento de un KPI que siempre mide menos que 100%)

Malas prácticas de los pies o anillos

  • Cuando hay muchos ítems.
  • Cuando el valor total es relevante
  • Cuando el valor del KPI medido puede superar el 100%

Casos de uso de gráficos de anillos

Hay dos tipos principales de gráficos de donuts, y el caso de uso difiere para cada tipo:

  • Cuando queremos hacer un gráfico de anillos de partes de un todo, y el número de categorías a comparar es dos o tres, preferimos este tipo. ¿Por que? Primero: El gráfico de anillos permite usar la zona en blanco para colocar el total de la medida, y porque el perímetro del anillo permite, en cierta forma, que el ojo determine el largo, y así descubrir cual categoría tiene mayor participación. Segundo, entre un Pie y un gráfico de anillos, use uno de anillos.
  • El segundo gráfico, es cuando hablamos del cumplimiento de un KPI que mide máximo 100%. Donde el círculo total representa el 100% y el cumplimiento del KPI es el área del círculo.

Pasos para construir un gráfico de anillos

Si desea construir un gráfico de anillos siga los siguientes pasos:

Paso 1: Construya un gráfico de Pie

Construya un gráfico de pie, seleccionando el tipo de gráfico en Pie, y llevando la medida al ángulo y la categoría al color. Una buena práctica es siempre ordenar los Pies descendente o ascendentemente. Así, en caso que haya secciones con tamaño similar, al menos el orden podrá decirnos cual es mayor o menor.

Anillos Tableau2

Paso 2: Cree dos capsulas para el eje

El gráfico de anillo, es un pie con un círculo en blanco colocado encima de un gráfico de Pie. Sin embargo, cuando creamos un gráfico de Pie, este aparece sobre un lienzo en blanco. Con el fin de colocar el círculo blanco correspondiente al centro, cree dos cápsulas contiguas con el valor de 1 en las columnas (Haga doble clic en el área de columnas digite un 1) y posteriormete haciendo clic derecho cambie las columnas a Dimensión:

Anillos Tableau3

Paso 3: Cree el círculo en blanco del centro

Para lograr esto, seleccione el segundo campo 1 de la casilla de marcas, remueva las dos cápsulas, y con el slider de tamaño haga el círculo más pequeño y seleccione un color blanco.

Anillos Tableau4

Anillos Tableau5

Anillos Tableau6

Paso 4: Mezcle los ejes

Posteriormente, haga clic derecho en el segundo eje, seleccione Eje Doble. En este momento ambos círculos se habrán fusionado. Vuelva a hacer clic en el eje, sincronice los ejes. Después, esconda las líneas de los encabezados y remueva las líneas para dejar un lienzo que parezca en blanco. Para ello haga clic en el lienzo, clic derecho y en el panel de formateo, escoja líneas, columnas y remueva las líneas.

Anillos Tableau7

Anillos Tableau11

Anillos Tableau8

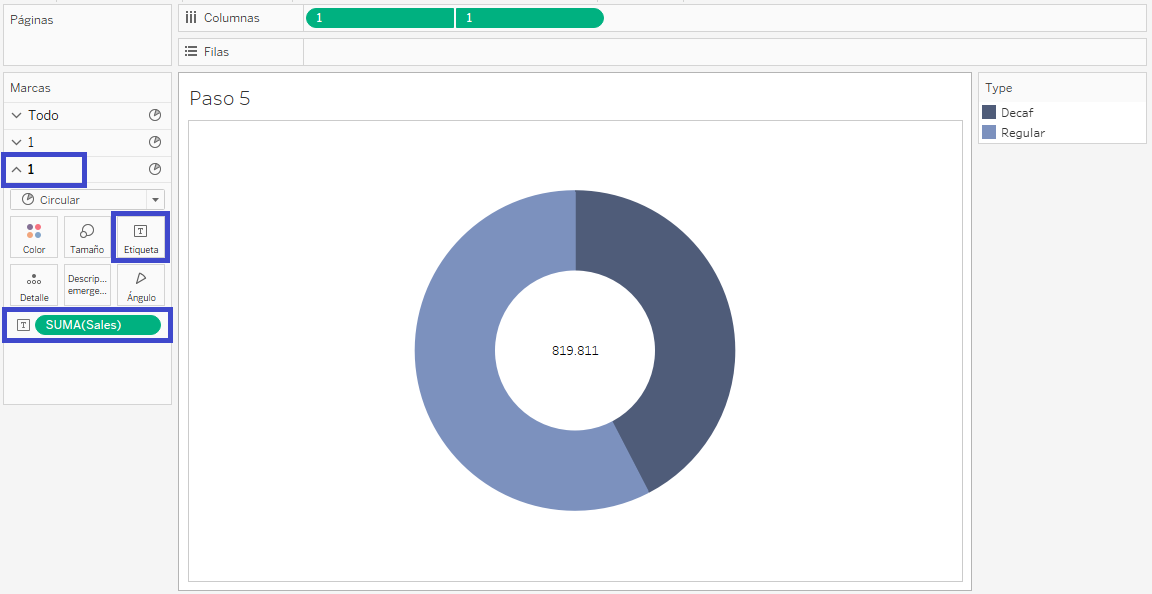

Paso 5: Valor total

Seleccione en marcas el segundo 1, añada el total al texto. A continuación seleccione el primer 1, y lleve la categoría a la etiqueta y posteriormente la suma a la etiqueta.

Anillos Tableau9

Anillos Tableau10
